管道系統設備安裝規范及質量要求

水泵安裝質量要求：

GB50242-2002：4.4.1水泵就位前的基礎混凝土強度、坐標、標高、尺寸和螺栓孔位置必須符合設計規定。

GB50242-2002：4.4.6立式水泵的減振裝置不應采用彈簧減振器。

GB50243-2002：9.3.12水泵及附屬設備的安裝應符合下列規定：

1）水泵的平面位置和標高允許偏差為±10mm，安裝的地腳螺栓應垂直、擰緊，且與設備底座接觸緊密；

2）墊鐵組放置位置正確、平穩，接觸緊密，每組不超過3塊；

3）整體安裝的泵，縱向水平偏差不應大于0.1/1000，橫向水平偏差不應大于0.20/1000；解體安裝的泵縱、橫向安裝水平偏差均不應大于0.05/1000；水泵與電機采用聯軸器連接時，聯軸器兩軸芯的允許偏差，軸向傾斜不應大于0.2/1000，徑向位移不應大于0.05mm；小型整體安裝的管道水泵不應有明顯偏斜。

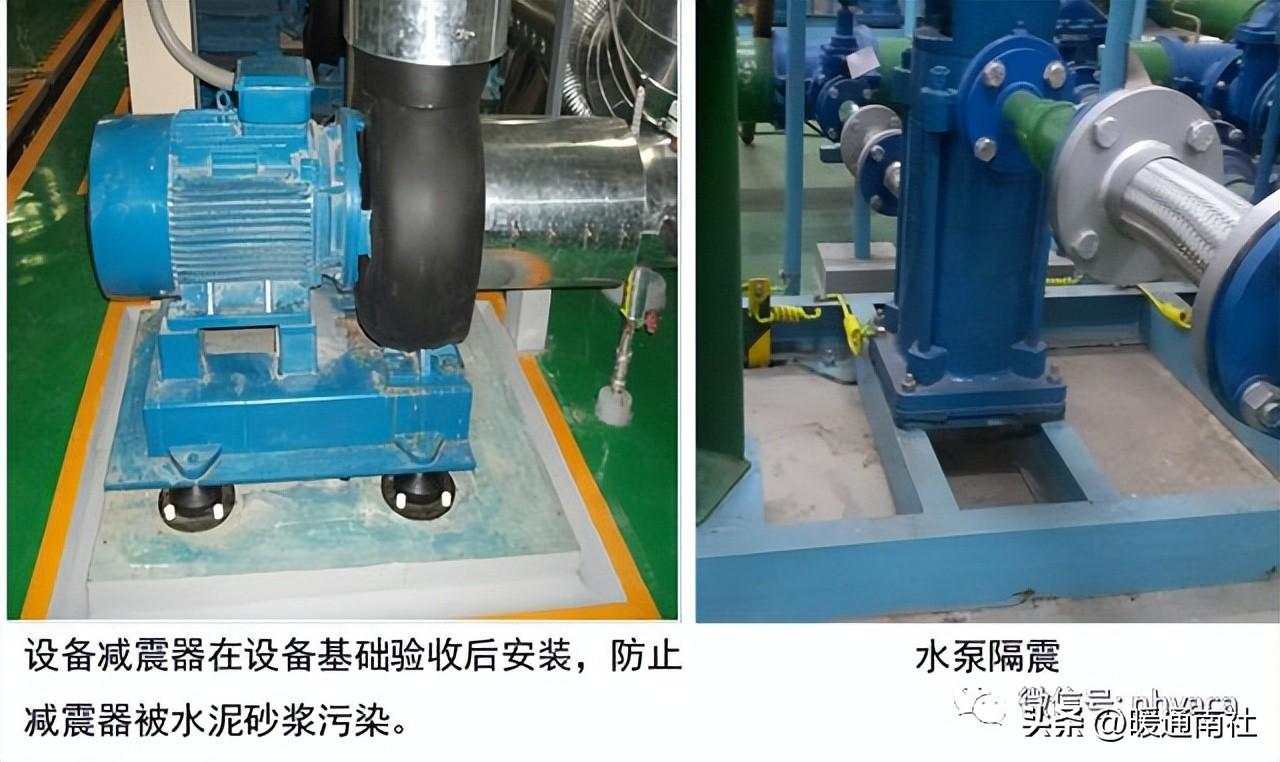

4）減震器與水泵基礎連接牢固、平穩、接觸緊密。

管道系統設備安裝規范及質量要求

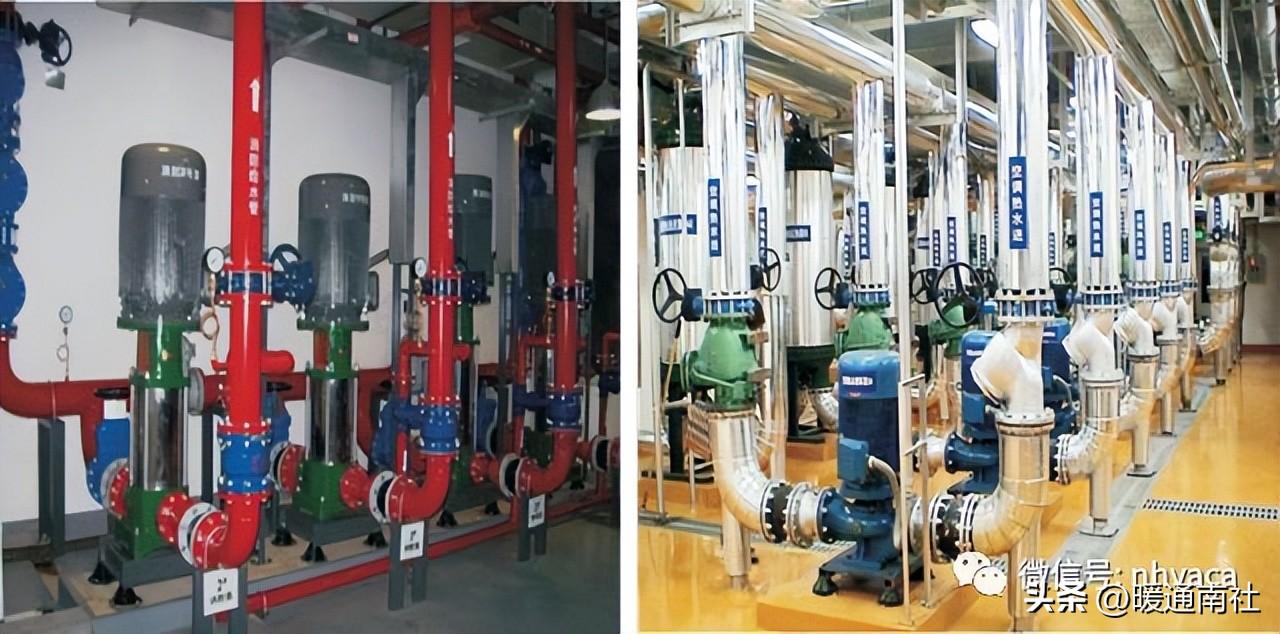

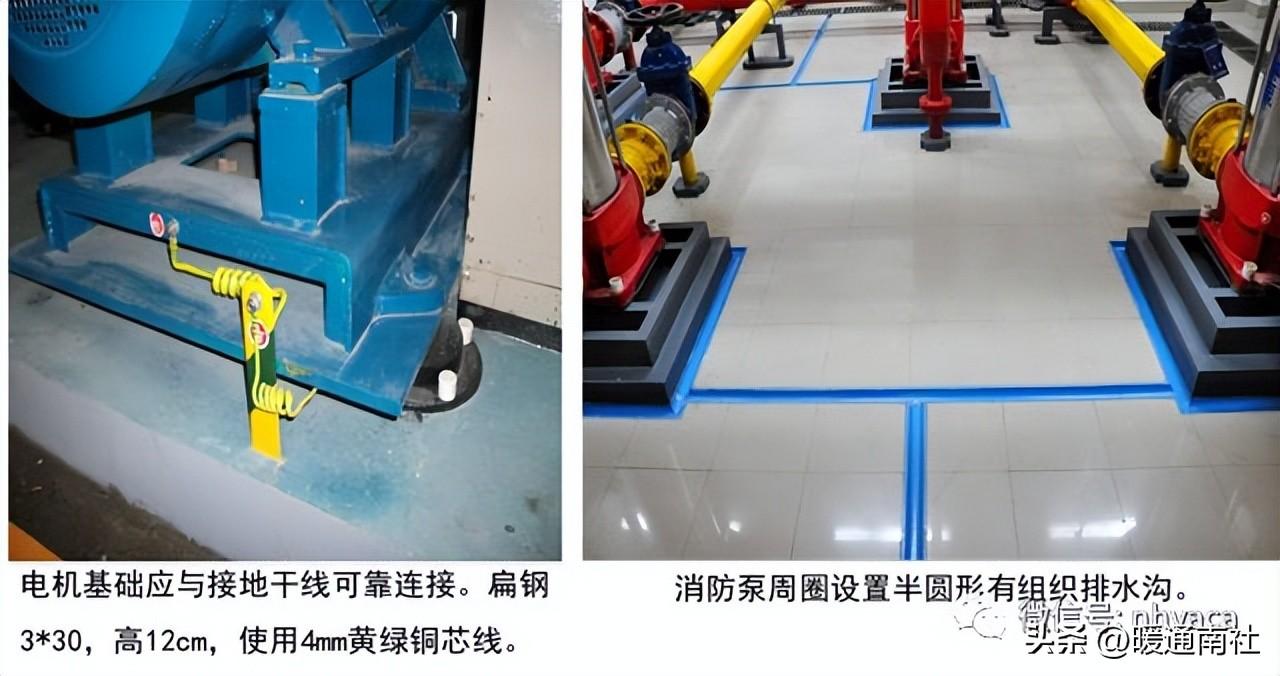

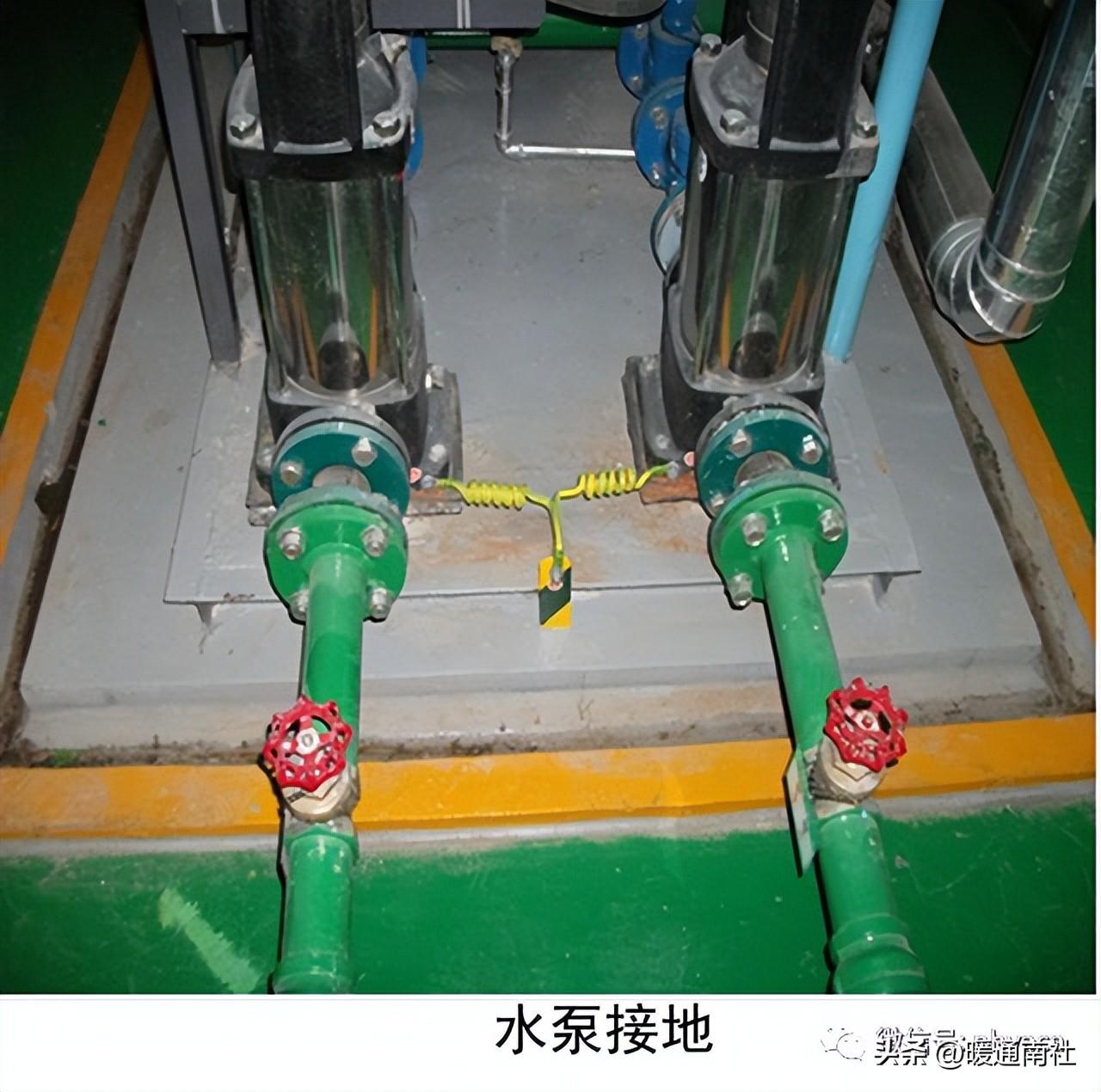

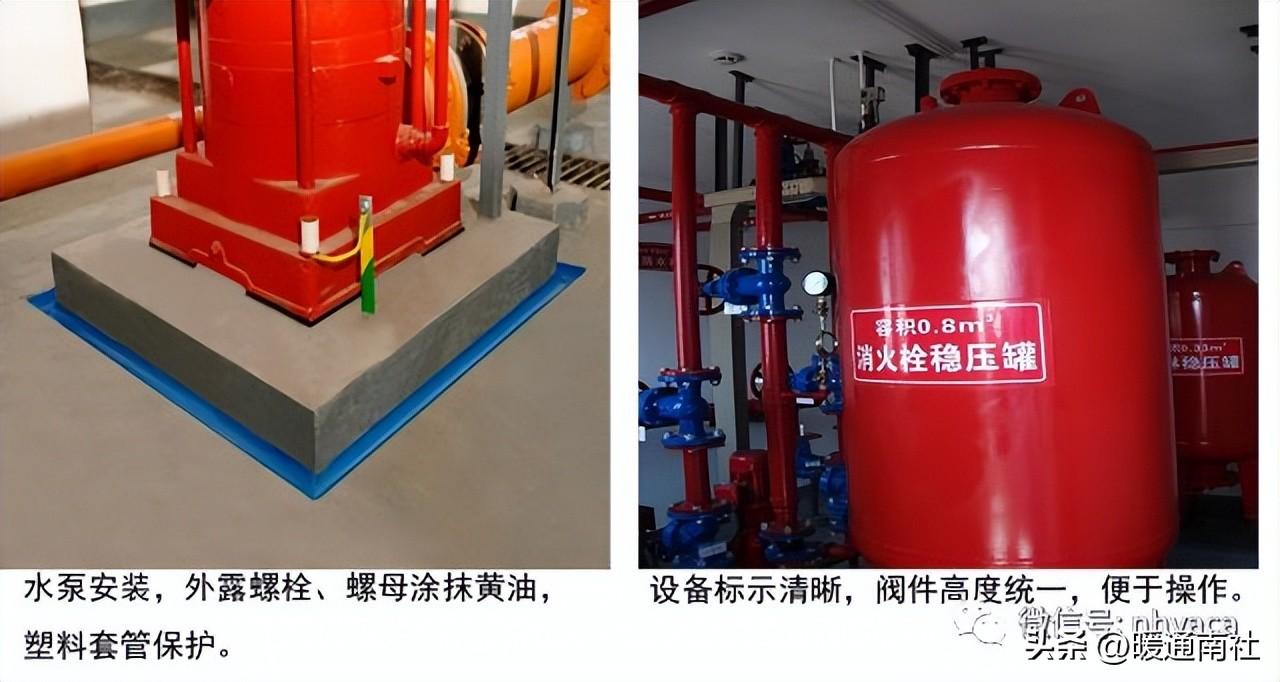

泵排列美觀，安裝成排成列。

管道系統設備安裝規范及質量要求

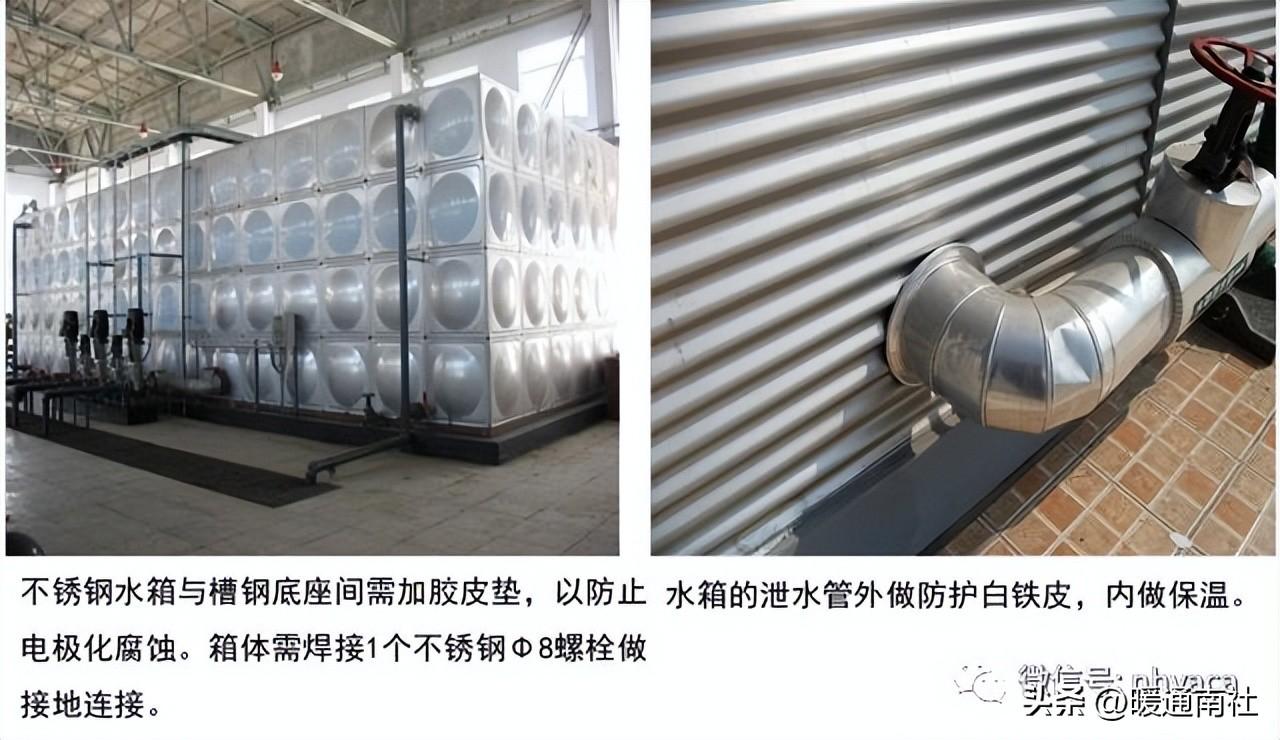

水箱安裝質量要求：

GB50242-2002：4.4.3敞口水箱的滿水試驗和密閉水箱（罐）的水壓試驗必須符合設計與本規范的規定。

GB50242-2002：4.4.4水箱支架或底座安裝，其尺寸及位置應符合設計規定，埋設平整牢固。

GB50242-2002：4.4.5水箱溢流管和泄放管應設置在排水地點附近但不得與排水管直接連接.

GB50243-2002：9.3.13水箱、集水器、分水器、儲冷罐等設備的安裝，支架或底座的尺寸、位置符合設計要求。設備與支架或底座接觸緊密，安裝平正、牢固。平面位置允許偏差為15mm，標高允許偏差為±5mm，垂直度允許偏差為1/1000。

管道系統設備安裝規范及質量要求

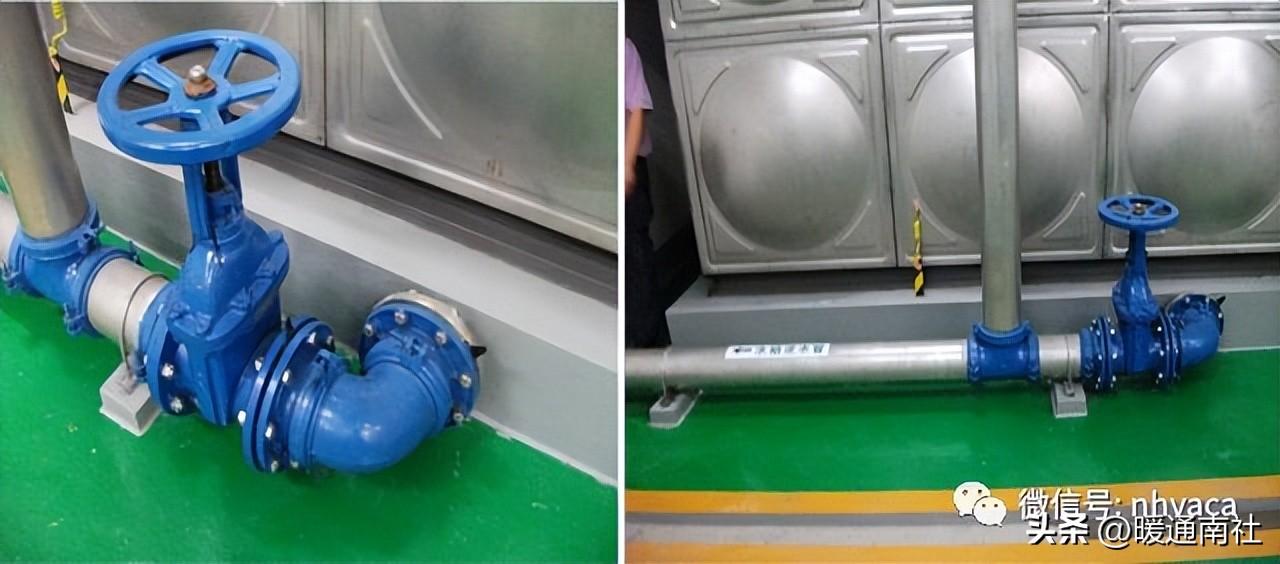

溢流管與排空管排入地溝時，管頭不允許進入地溝，端頭需加不銹鋼防蟲網。

管道系統設備安裝規范及質量要求

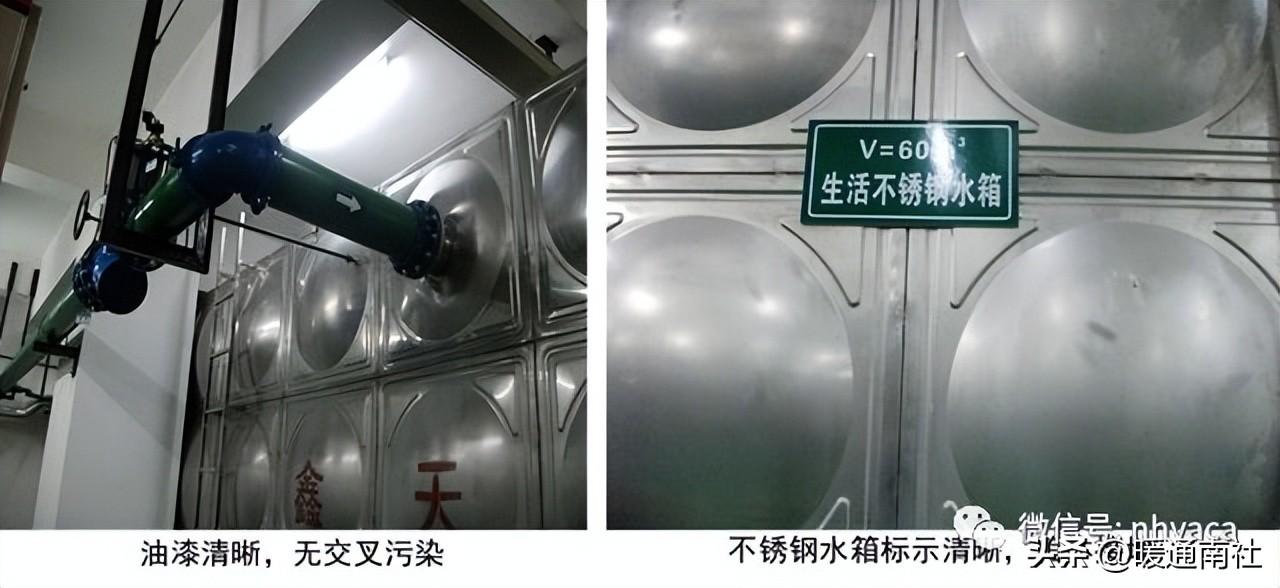

標示：

目的：警示、提醒、方便維護與管理。

范圍：國家規范標準要求設置的，為便于管理與維護需要設置的。不包括石油、化工等工業管道的標示，工業管道應參照GB7231-2003《工業管道的基本識別色、識別符號和安全標識》。

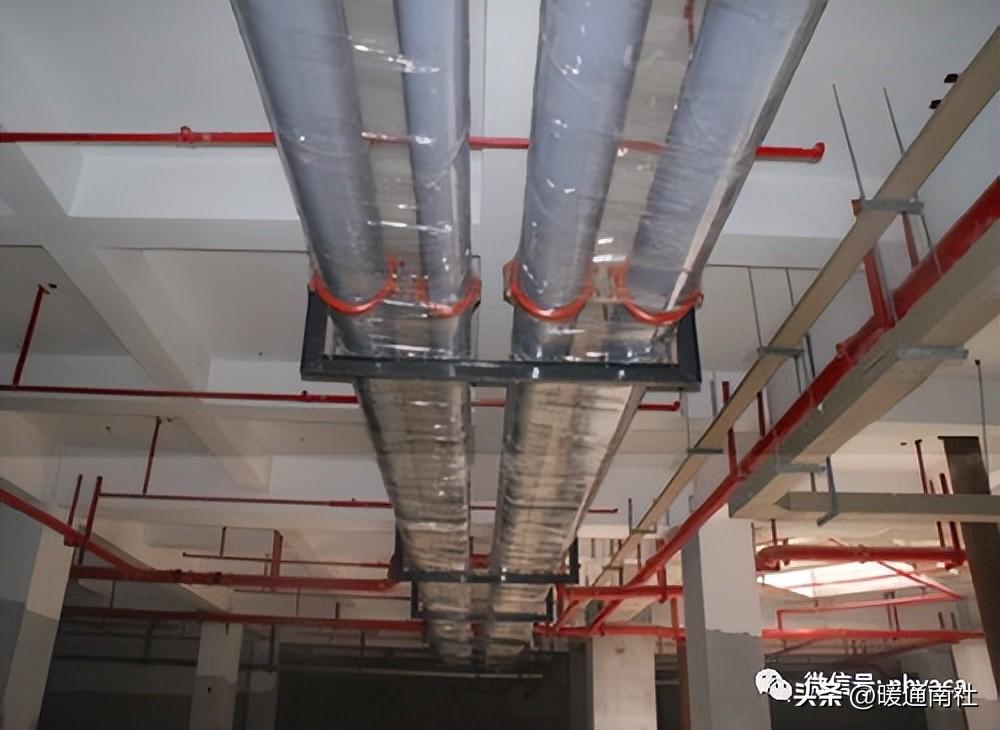

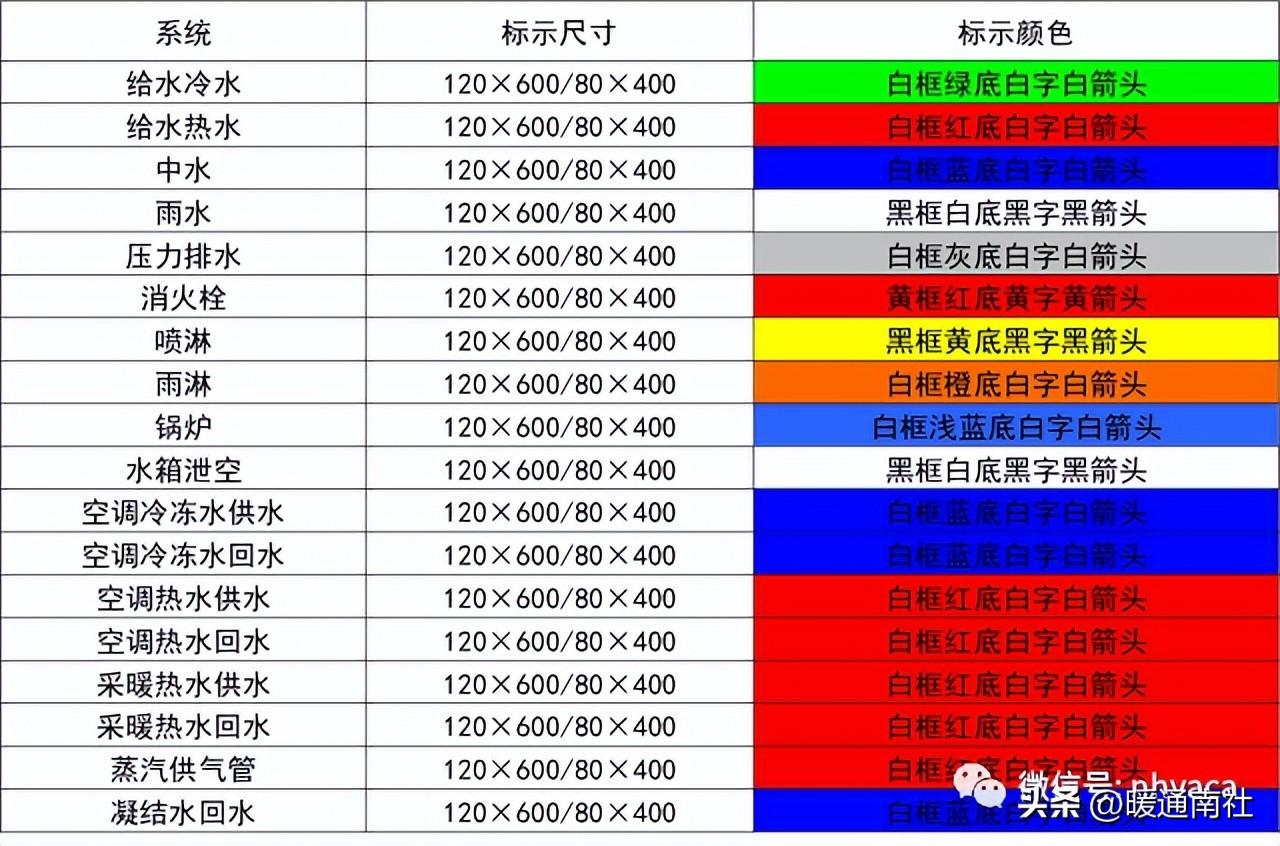

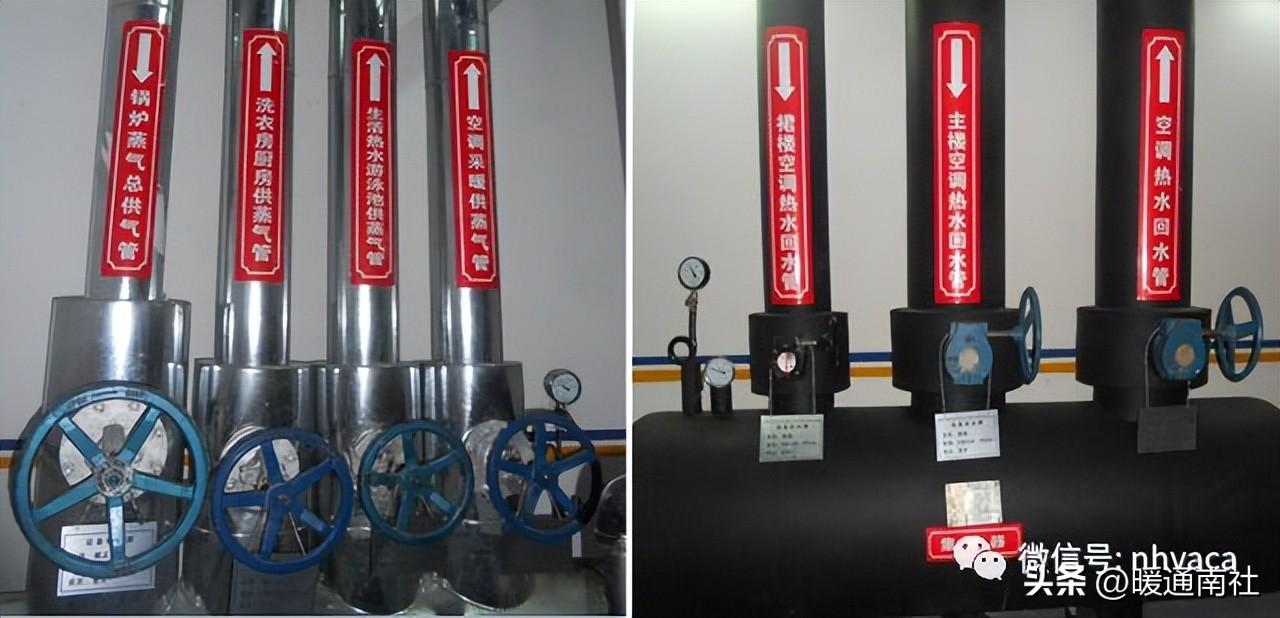

標示設置的種類：刷涂油漆、箭頭、文字、掛標志牌。箭頭長30cm，箭頭夾角角度為60度。標志牌大小可根據文字需要選擇。文字大小以方便觀察的位置能看清為原則，字體顏色消防為紅色或黃色，其它為綠色，字體顏色如與管道外表顏色或油漆顏色抵觸可選擇白色。

管道系統設備安裝規范及質量要求

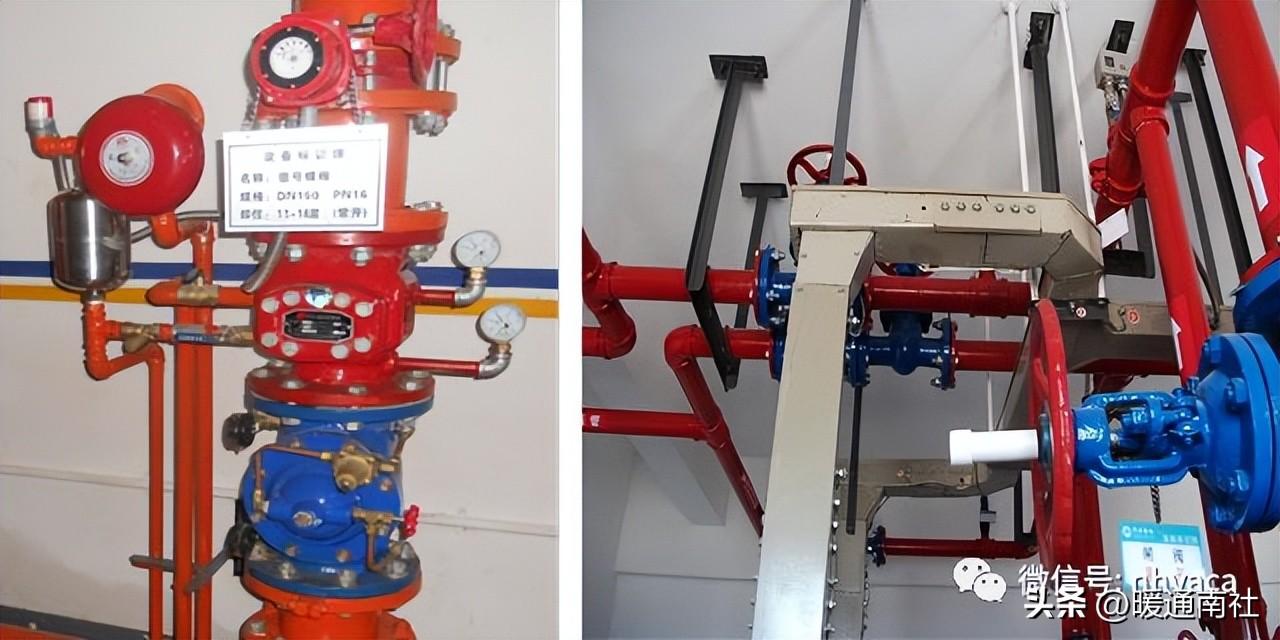

閥門等配件標示：

1、閥門、壓力表、溫度計、過濾器等配件均應掛標志牌，尤其是保溫后銘牌被遮掩的。

2、閥門標志牌上應標明開、關狀態（或打開角度），使用介質，所服務的系統及區域，特殊閥門（如中央空調系統上冬夏兩季開關狀態轉換的閥門、電動調節閥門等）應標示清楚。

3、壓力表標志牌應標明正常使用時壓力表的數值及其它需要說明的事項。

4、溫度計標志牌應標明正常使用時溫度計的數值及其它需要說明的事項。

5、過濾器標志牌應標明清洗周期及每次清洗的時間。自動清洗的過濾器應注明使用方法。
